Uspořádání varhan.

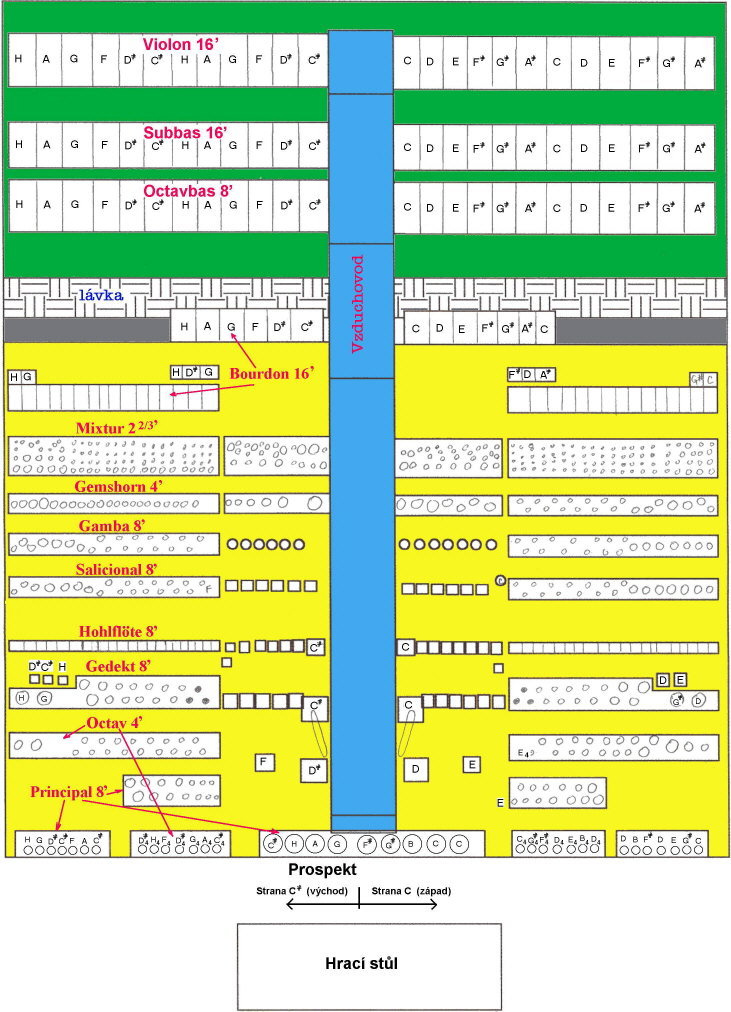

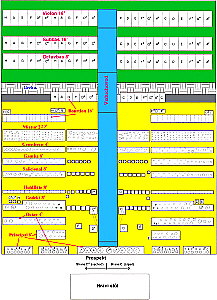

Schématický náčrt půdorysu varhan s rozmístěním píšťal jednotlivých rejstříků (není v měřítku, skutečný poměr šířky k délce je opačný).

Varhany jsou rozděleny na C a Cis stranu, na straně C jsou tóny C, D, E, Fis, Gis, Ais, na straně Cis pak zbývající tóny Cis, Dis, F, G, A a H. Středem vede vzduchovod s rejstříkovými ventily samostatně pro C a Cis stranu. Žlutě je zvýrazněna vzdušnice manuálu, zeleně pedálový stroj. Všechny píšťaly mají vyraženo označení tónu (Gemshorn je značen chybně, všechny píšťaly jsou posunuty o půltón dolů oproti značení, mixtura má neoznačené některé nejmenší píšťaly a část píšťal v jiné pozici).

Uspořádání tónů na vzdušnici:

C strana od středu ke kraji:

C D E Fis Gis Ais c e³ d³ c³ ais² gis² fis² e² d² c² ais¹ gis¹ fis¹ e¹ d¹ ais fis d e gis c¹

Cis strana od středu ke kraji:

Cis Dis F G A H f³ dis³ cis³ h² a² g² f² dis² cis² h¹ a¹ g¹ f¹ dis¹ cis¹ a f cis dis g h

Jak je vidět, ve středu varhan nejblíže vzduchovodu jsou píšťaly velké oktávy, malá a jednočárkovaná oktáva je umístěna na krajích skříně, dvou a tříčárkovaná oktáva pak mezi nimi.

Píšťaly pedálového stroje jsou uspořádány také na C a Cis stranu po řadě od středu skříně (největší uprostřed, nejmenší na krajích).

Možné závady a jejich odstranění:

Vzhledem ke složitosti traktury, vzdušnice a použitým materiálům se během provozu varhan mohou vyskytnout závady ve znění tónu. Jejich odstranění není zpravidla složité. Pravidelnou údržbu potřebuje jen elektromotor ventilátoru, u kterého je třeba jednou za 3 až 6 měsíců namazat ložiska podle návodu ve skříni.

• Nehrající tón. Nejprve je třeba zjistit, zda se závada projevuje jen v jednom rejstříku – pak jde o ucpanou nebo z otvoru v píšťalnici vypadlou píšťalu, nebo ve všech rejstřících – pak je závada v traktuře. Je třeba zkontrolovat dotažení stavěcích matek traktury (pozice 8 na nákresu hrací traktury, 11 na nákresu pedálové traktury). Matky jsou jednak na klávesách v  hracím stole, jednak na raméncích hřídelí na hřídelové desce. Může být rovněž přetržený abstrakt nebo ulomené raménko na hřídeli.
• Trvale znějící tón. Přiznívá – li tón jen v jednom rejstříku, je zpravidla zaseklý ventil nebo pod ním uvízlo nějaké smítko. Zní-li tón ve více rejstřících, jsou někde zkřížené abstrakty (pod podlážkou nebo v hracím stole) nebo je příliš utažená některá ze stavěcích matek traktury. Zvláště citlivá je na seřízení oktávová spojka v manuálu, pokud při jejím zapnutí slabě přiznívá některý tón, je nutné o jednu až dvě otáčky povolit stavěcí matku spojky (druhá v řadě na sespojkovaných klávesách). Je-li naopak spojka příliš volná, nestačí úplně otevírat ventily vyššího tónu a dochází k jejich zakmitávání nebo vlivem slabšího přívodu vzduchu k rozladění.
• Zakmitávání tónu při prudším stisku klávesy – nežádoucí tremolo. Příčinou je příliš volný abstrakt – je nutné lehce dotáhnout stavěcí matky. Klávesa má mít 1 až 2mm mrtvého chodu a pak má začít otevírat ventily. Je-li tato vůle větší, pak se i při úplném stisku klávesy ventily neotevřou zcela a při rychlejší hře ventilová lišta zakmitává.
• Únik vzduchu z pojistky na měchu. Buď je špatně seřízen regulátor – povolit šňůru tak, aby se regulátor úplně uzavřel v okamžiku, kdy je horní deska měchu několik centimetrů pod polohou, kdy se otevírá klapka pojistky, nebo je regulátor (šňůra) zaseklý. Pokud dojde k přetržení šňůry, měch se vůbec nenafoukne.
