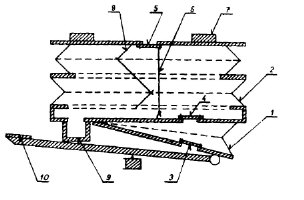

Řez měchem: 1- klínový čerpací měch, 2- zásobníkový měch, 3- sací ventil, 4- propouštěcí ventil, 5- pojistný ventil, 6-šňůra pojistného ventilu,7- zátěž, 8- kovové vodící nůžky, 9-přívod od ventilátoru, 10- šlapka pro kalkanta

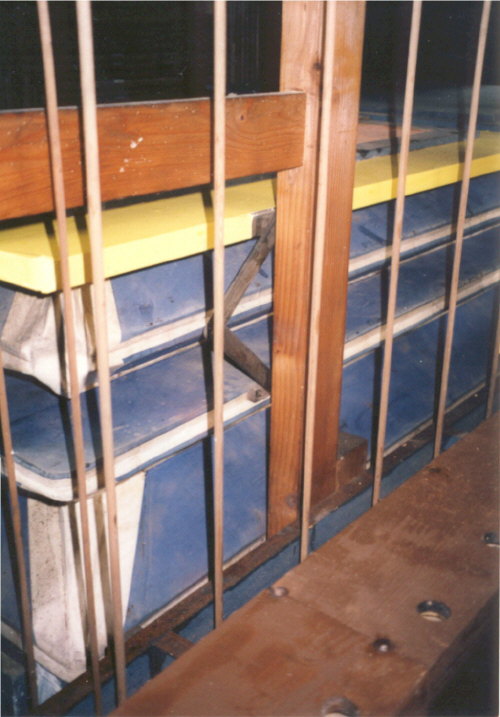

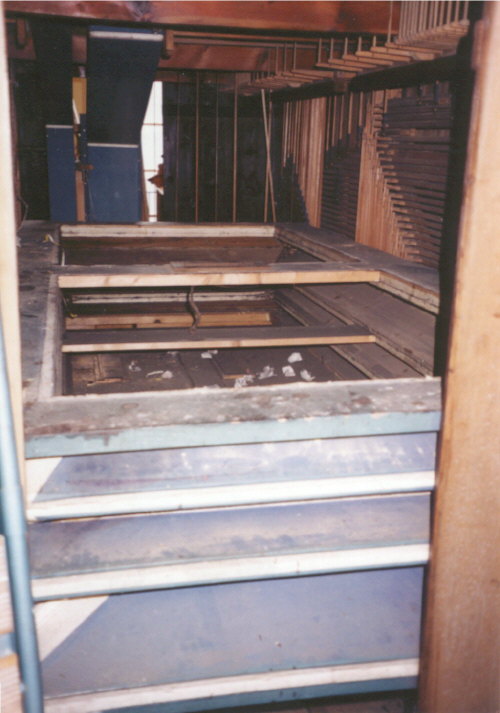

Na fotografiích je detail kovových vodících nůžek na boku měchu (stabilizátor, který dovoluje horní desce harmoniky pohyb jen ve svislém směru) a pohled dovnitř nataženého rozebraného měchu (je vidět šňůru pojistky ve střední části). Z měchu jsou odstraněna víka se zátěží (200kg cihel).

Regulační záklopka.

Vzduch je do měchu dodáván elektrickým ventilátorem. V okamžiku, kdy se na varhany nehraje nebo se hraje jen s menším počtem rejstříků, je spotřeba vzduchu menší a ventilátor by během okamžiku měch přeplnil. Vzduch by pak musel unikat přes pojistný ventil na víku měchu. Aby k tomuto jevu nedocházelo, je na přívodu vzduchu od ventilátoru regulační záklopka, která přiškrcuje přívod v závislosti na poloze horní desky měchu.

Regulační záklopka: 1- přívod vzduchu od ventilátoru, 2- rám s mřížkou, 3- plátno s válečkem (roletka), 4- výstup vzduchu do měchu, 5- šňůra spojující regulátor s vrchní deskou měchu

Na fotografiích je pohled na regulační klapku ve směru přívodu vzduchu od ventilátoru a vlastní ventilátor (stav před opravou).
