Popis jednotlivých částí janovických varhan.

Varhanní skříň.

Varhanní skříňCelý nástroj je u janovických varhan v jedné varhanní skříni, jejíž půdorysné rozměry jsou 4x2,2m. V předních dvou třetinách skříně je ve výšce cca 2m vzdušnice s rejstříky manuálu, v zadní části je dělená vzdušnice pedálového stroje (rejstřík Violo 16’ má vzdušnici ve výšce 1m). Pod vzdušnicí je zásobníkový měch a příslušné části mechanické traktury. Hřídelová deska je v části skříně pod prospektem.

Na obrázku je prospekt varhanní skříně po odstranění všech píšťal (kromě malých němých atrap v horní části prospektu). Následující fotografie pak ukazuje prospekt po opravě.

Prospekt varhan po opravě.

Hrací stůl.

Hrací stůl je místem, odkud varhaník nástroj ovládá (obsahuje souhrn zařízení pro ovládání varhan). Hrací stůl je jednomanuálový a je vzdálen od varhanní skříně a otočen klávesnicí ke skříni (varhany jsou tak za zády varhaníka).

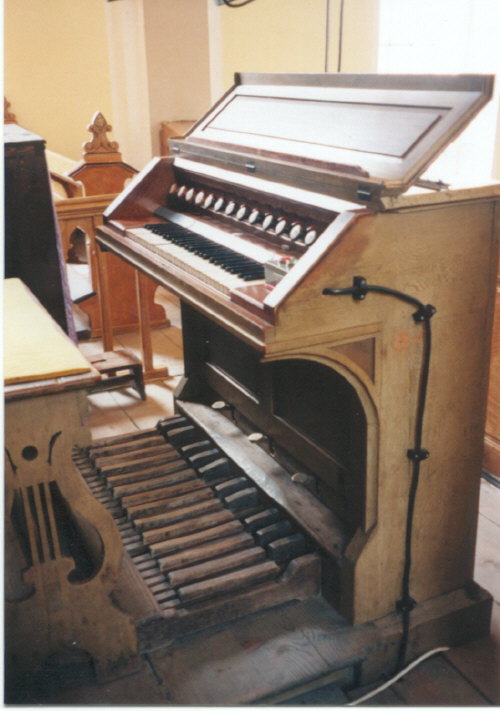

Na obrázcích je hrací stůl před opravou (ještě s původní elektroinstalací, která je nyní odstraněna) a pohled na zadní stranu kláves a část traktury v hracím stole.

Hrací stůlMechanika hracího stolu
