Stavba nástroje probíhala ve vsetínské dílně v průběhu
celé první poloviny roku. Byly vyrobeny všechny vzdušnice, měchy, hrací
stůl a vše bylo zkušebně propojeno tak, aby mohl být nástroj vyzkoušen
a provedena základní intonace a předladění píšťal. |

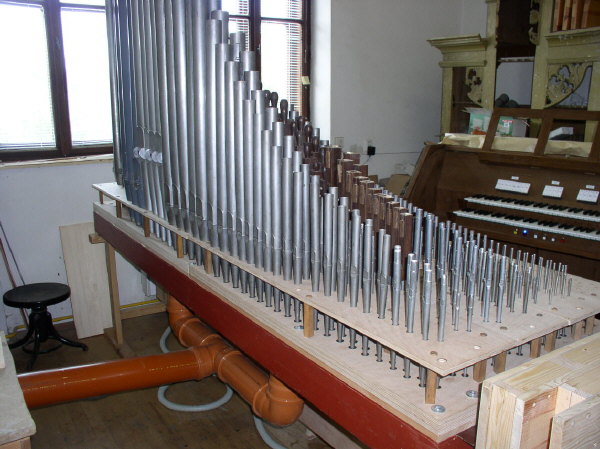

Vzdušnice prvního manuálu s píšťalami při zkouškách nástroje v dílně. Odzkoušený nástroj byl rozebrán, zabalen a připraven na 250 kilometrovou cestu do Brtnice. 19. září bylo hotovo a mohlo se začít nakládat. Součástí jsou stovky, některé malé, jiné velké a pořádně těžké… |
Nakládání nástroje ve Vsetíně. |
Nejtěžší fází dopravy nástroje nebyl jeho převoz,
ale vyzvednutí na kůr v brtnickém kostele. Hrana zábradlí je ve výšce
6 m, možnosti použití mechanizace silně omezené. S využitím vědomostí
našich předků (nakloněná rovina) a síly svalů byl celý nástroj přestěhován
a vzdušnice usazena do skříně během cca dvou hodin: |

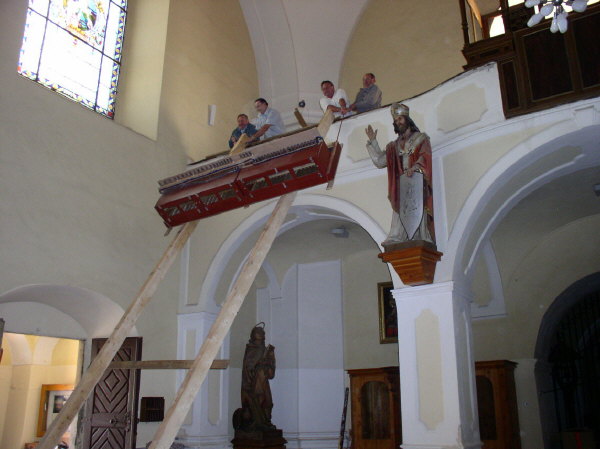

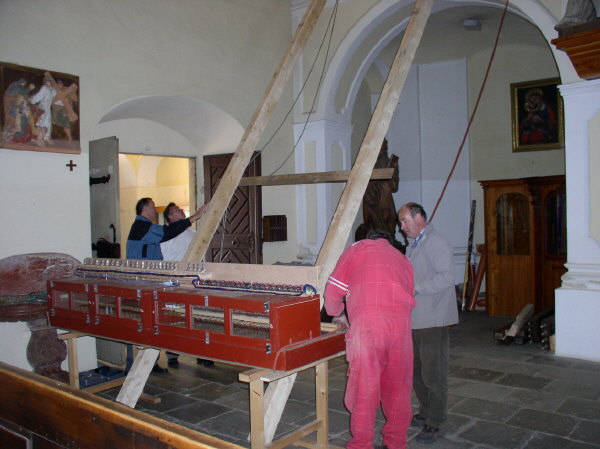

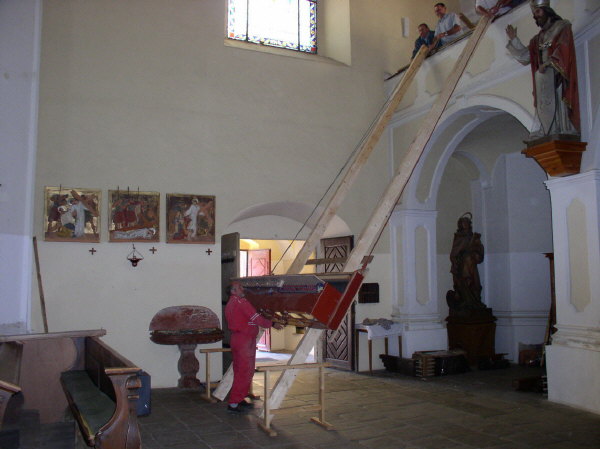

Příprava vzdušnice prvního manuálu k vyzvednutí a průběh zvedání. Přestože je většina demontovatelných součástí odstraněna, váží tento díl přes 300 kg! |

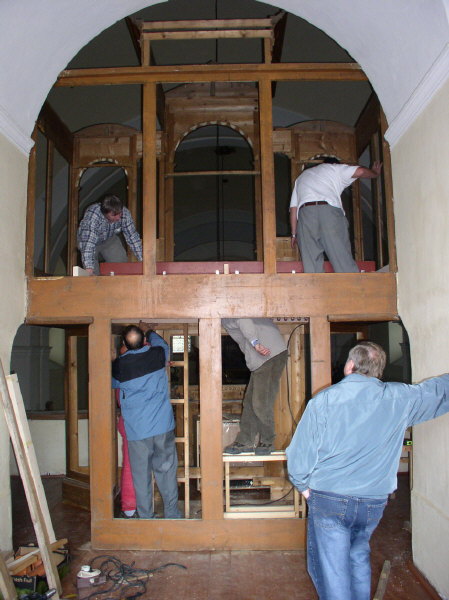

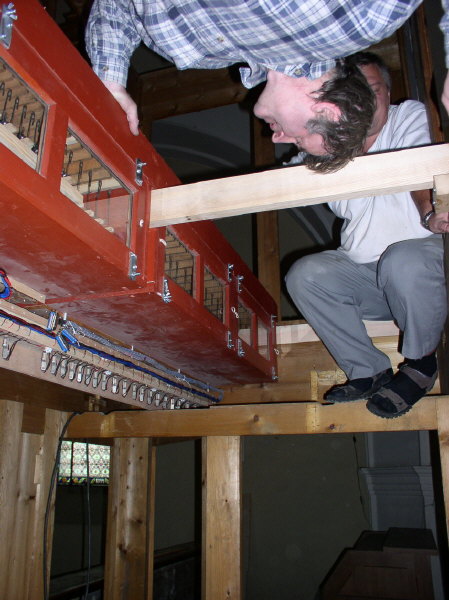

 Ve
skříni nástroje musela být vzdušnice přesně usazena na nosníky. Manipulace
s ní byla velmi obtížná nejen vzhledem k její hmotnosti, ale také z důvodu
omezeného prostoru, absenci místa pro stoupnutí atd. Přestože umístění
tohoto dílu nemohlo být předem odzkoušeno, vše pasovalo na milimetry přesně.
V následujících dnech pokračovala instalace varhan montáží vzduchového
hospodářství, traktury, elektroinstalace, ventilátoru a dalších vzdušnic.
Teprve pak bylo možné začít vkládat první píšťaly, intonovat a ladit. |

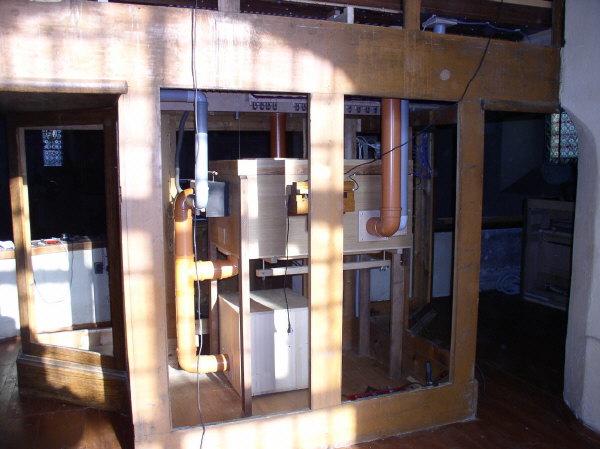

Ve spodní části (postamentu) skříně je kompletní
vzduchové hospodářství nástroje. To se skládá ze zdroje stlačeného vzduchu
(elektrického ventilátoru), jeho zásobníků (dvojice měchů pro první manuál
a druhý manuál s pedálem samostatně ve společné skříni) a regulace tlaku
(samostatných regulátorů pro každý měch).
|

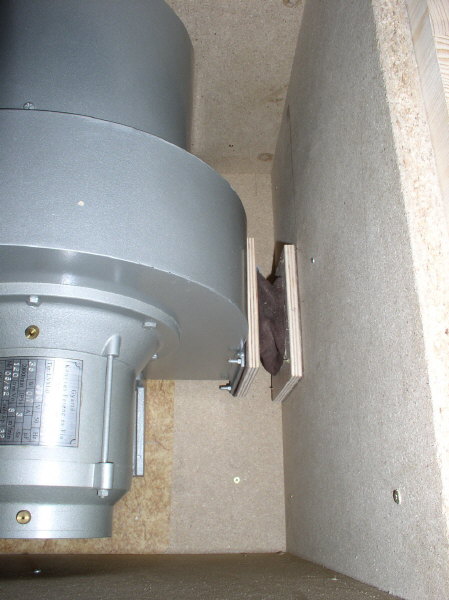

 V
nástroji je použit ventilátor maďarské výroby, vyznačující se mimořádně
tichým chodem. Má třífázový asynchronní elektromotor s kluznými ložisky
o výkonu pouze 350W a vestavěnou tepelnou ochranu. |

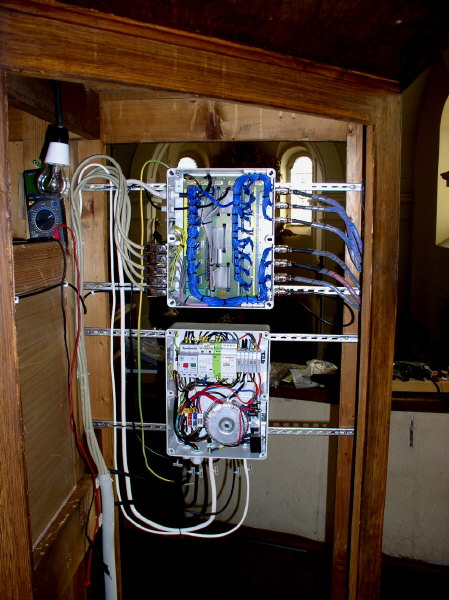

 Celá
elektroinstalace nástroje je umístěna v boční části postamentu. V horní
části je výkonový modul pro řízení elektromagnetů ve vzdušnici, v dolní
části napájecí zdroj 12 V a obvody spínání a ochrany elektromotoru
ventilátoru. Z praktických a bezpečnostních důvodů je celý stůl (včetně
osvětlení pedálu) napájen pouze malým napětím (12 V střídavých i
stejnosměrných). |
Vzdušnice a píšťaly. |

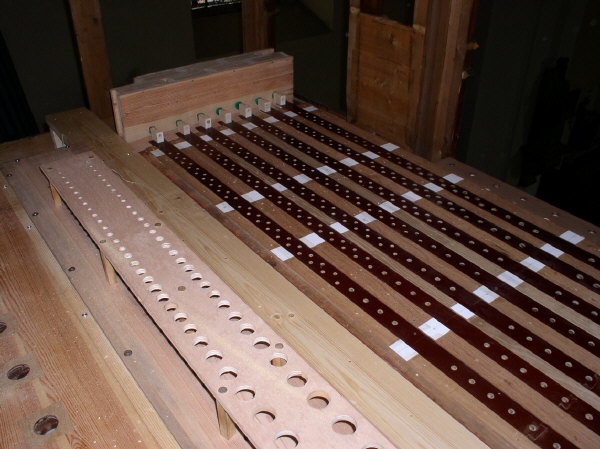

Pohled na vzdušnice seshora, dlouhé tmavší lišty s otvory jsou zásuvky. |

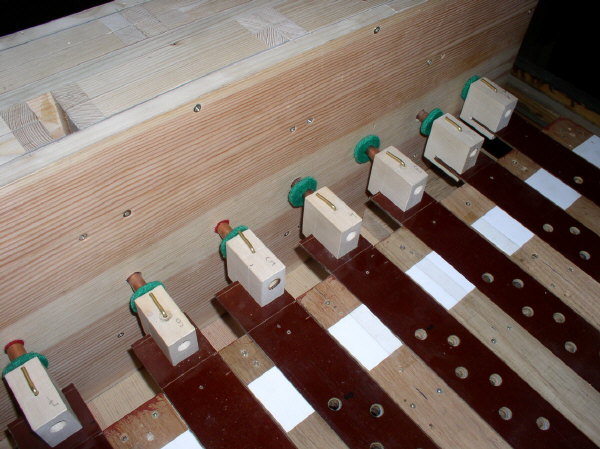

Přesun zásuvek zajišťují tahací měchy (na obrázku
je detail napojení hřídelek měchů na zásuvky). Toto řešení je jednodušší
z hlediska zapojení traktury (požadavku na elektrický příkon) než přímé
ovládání zásuvek tyčovými elektromagnety a ve srovnání s nimi i méně hlučné.
Měchy jsou napájeny plným tlakem z ventilátoru. |

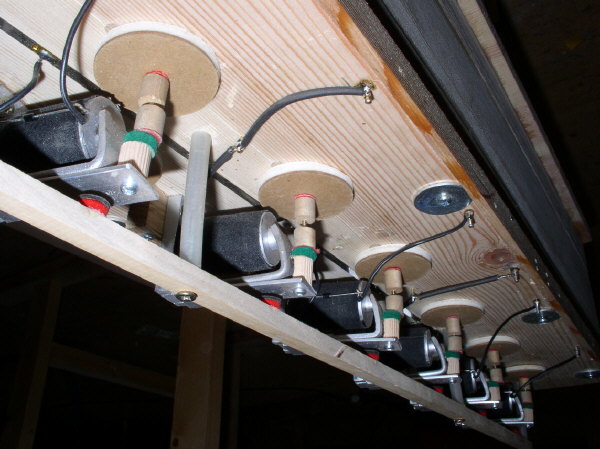

Pohled na tahací měchy zespodu, řízení otvírání a
zavírání zajišťují páčkové elektromagnety, ovládající cívky (ploché ventily). |

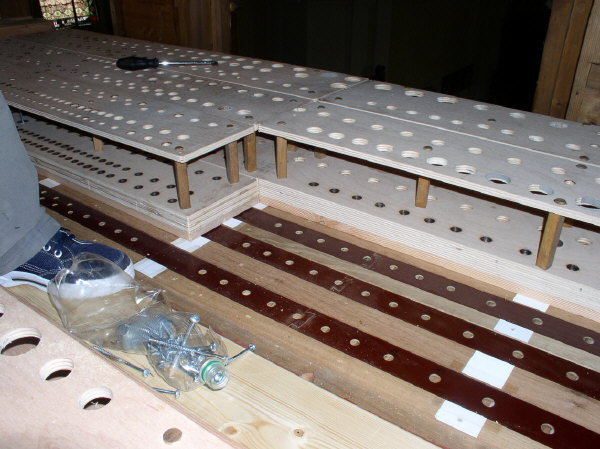

Osazení píšťalnic s píšťalovými stoličkami na vzdušnici
prvního manuálu. |
Prospektové zinkové píšťaly jsou pro sjednocení a
vylepšení vzhledu stříkány stříbřenkou. |

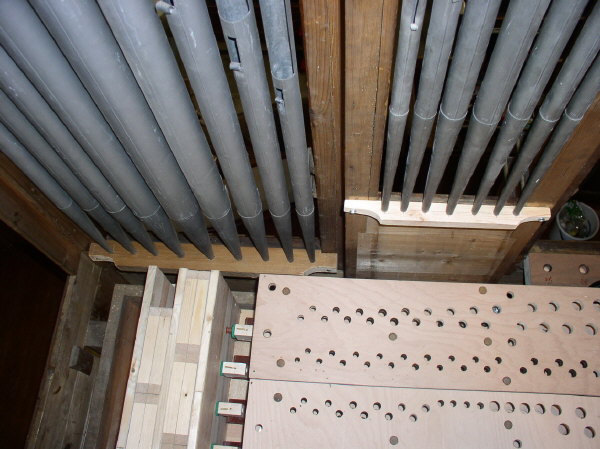

Levá část prospektu a vzdušnice s tahacími měchy zásuvek. |

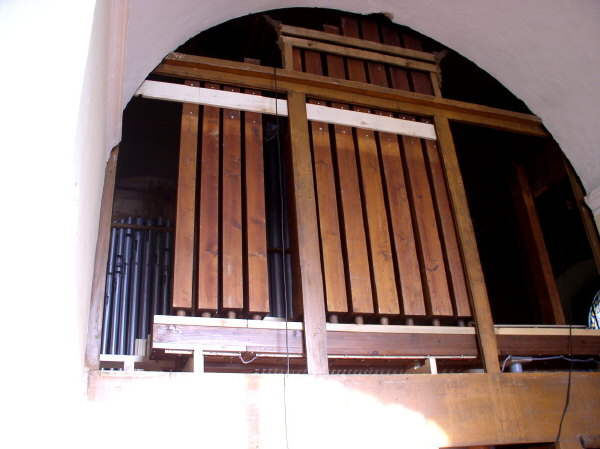

V zadní části varhan jsou dřevěné píšťaly nejnižší
oktávy pedálu (12 píšťal na samostatné Unitové vzdušnici). |

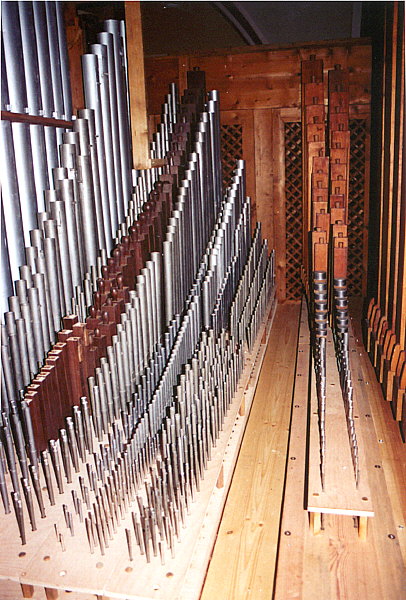

Celkový pohled do píšťaliště hotových varhan. Vlevo
prospekt, vzdušnice prvního manuálu, lávka (chodník) pro ladění, vzdušnice
druhého manuálu a pedálu a úplně vpravo vzdušnice pro 12 píšťal kontraoktávy
šestnáctistopového rejstříku pedálu. |
|

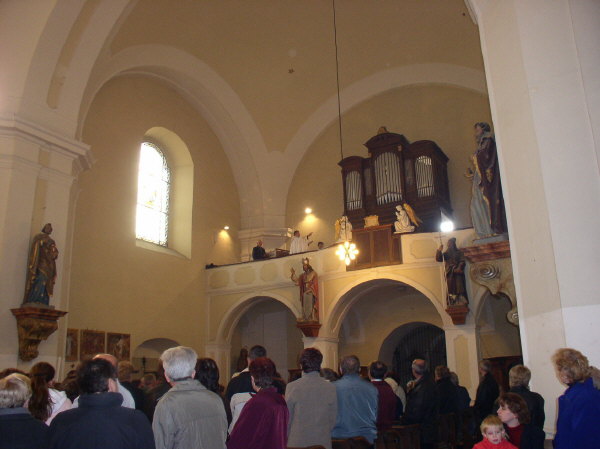

Slavnostní žehnání nových varhan 23.10.2005, P. Jaroslav
Svoboda.
Ať slouží nový nástroj Bohu ke chvále a Brtnici ku prospěchu. Ostrava, listopad 2005
Pohled od varhan západním oknem kostela na zámecký kostel v Brtnici. Varhany Vaculín Opus 7. – Jiří VACULÍN,
varhanářský mistr ze Vsetína |
Na předchozích stránkách naleznete úvod a dispozici nástroje a jeho podrobný popis. Na samostatné stránce pak několik fotografií a dispozici barokních varhan v zámeckém kostele blahoslavené Juliany. ©2005 - Ing. Petr Bernat. |

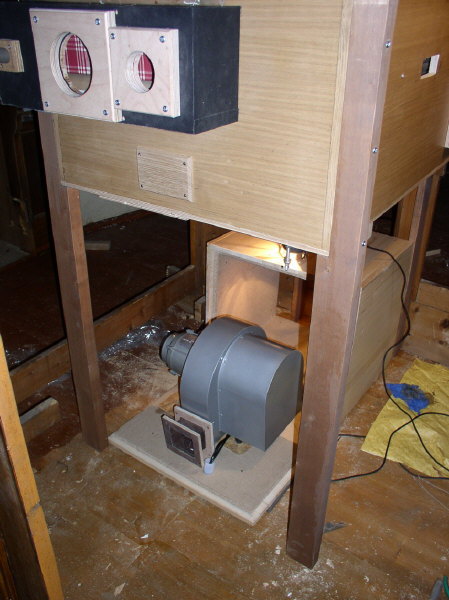

Ventilátor
je umístěn v tlumící skříni na podlaze kůru. Vzduch z něj o tlaku přes
120 mm vodního sloupce je veden vzduchovodem kruhového průřezu vzhůru
k měchům přes regulátory. Ty udržují stabilní tlak 70 mm v horním, plovákovém
měchu pro první manuál a 80 mm v dolním, klínovém měchu pro druhý manuál.

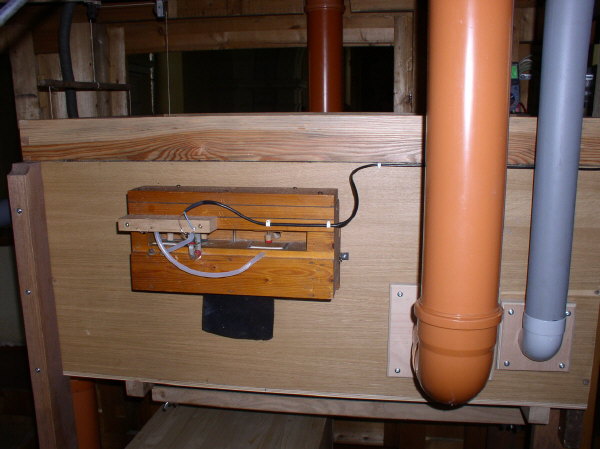

Před regulátory je ještě odebírán vzduch o plném tlaku pro „pohon“ tahacích
měchů pro posun zásuvek ve vzdušnici prvního manuálu. Přímo na měchu prvního
manuálu je výpustné tremolo.
Stavba
nástroje na místě trvala varhanářskému mistrovi Jiřímu Vaculínovi a
jeho pomocníkům Petru Bernatovi (elektro a traktura) a Janu Markovi
(ladění a intonace) přibližně dva týdny. Během této doby byl nástroj
sestaven, naintonován a naladěn. 23. října roku 2005, v den výročí svěcení
chrámu, byly varhany slavnostně požehnány a předány brtnické farnosti.
Při této příležitosti přednesla na nový nástroj koncert prof. Irena
Chřibková, varhanice baziliky sv. Jakuba v Praze.
